產品簡介
TPSBJ 高壓試驗變壓器是在同類產品YDJ型高壓試驗變壓器的基礎上，按試驗變壓器標準DL/T848.2-2004要求，經改進后生產的一種高壓試驗變壓器產品，本系列產品與同類YDJ型產品相比較具有體積小、重量輕、結構緊湊、運輸方便等特點。實用于電力、工礦、科研等部門，對各種高壓電氣設備、電氣元件、絕緣材料進行工頻耐壓試驗，它是高壓試驗中較好的儀器。
工作原理
TPSBJ 高壓試驗變壓器為單相變壓器，聯結組標號II。單臺試驗變壓器的工作過程，用交流380V電壓接入電源控制臺，經電源控制臺內自藕調壓器（50KVA以上調壓器外附）調節0~400V電壓至高壓試驗變壓器的初級繞組，根據電磁感應原理，在試驗變壓器高壓繞組可獲得試驗所需的高電壓。
產品結構

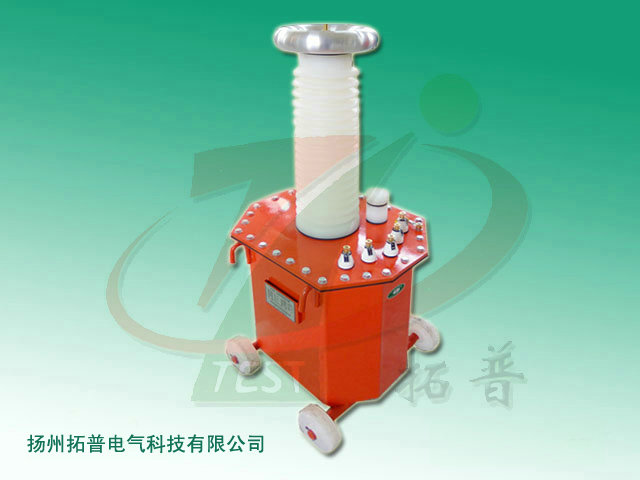

TPSBJ 高壓試驗變壓器鐵芯為單框式。線圈采用同芯圓筒多層塔式結構，初級低壓繞組繞在鐵芯上，次級高壓繞組繞在低壓繞組外側，這種同軸布置減少了繞組間的藕合損耗。產品的外殼制成與器芯配合較佳的八角形結構，整體外型美觀大方。
技術指標
1、使用環境條件
環境溫度不高于+
空氣相對濕度不大于90%；
海拔高度不超過
2、工作電壓
電源控制箱（臺）輸入電壓為工頻220V或380V、相對誤差不超過±10%；（具體使用電壓根據用戶所定試驗變壓器規格選取）
3、TPSBJ系列高壓試驗變壓器額定參數； 規格 容量 (kvA) 高壓輸出 低壓輸出 儀表 變比 溫升℃ 電壓(kv) 電流(mA) 電壓(v) 電流(A) 電壓(v) 高/儀 30分鐘 1.5/50 1.5 50 30 200 7.5 100 500 10 3/50 3 50 60 200 15 100 500 10 5/50 5 50 100 200 25 100 500 10 10/50 10 50 200 200 50 100 500 10 20/50 20 50 400 380 53 100 500 10 30/50 30 50 600 380 79 100 500 10 50/50 50 50 1000 380 120 100 500 10 5/100 5 100 50 380 13 100 1000 10 10/100 10 100 100 380 26 100 1000 10 20/100 20 100 200 380 53 100 1000 10 30/100 30 100 300 380 79 100 1000 10 50/100 50 100 500 380 132 100 1000 10 100/100 100 100 1000 380 263 100 1000 10 20/150 20 150 130 380 53 150 1000 10 30/150 30 150 200 380 79 150 1000 10 50/150 50 150 330 380 132 150 1000 10 100/150 100 150 665 380 263 150 1000 10 50/200 50 200 250 380 132 150 1000 10 100/200 100 200 500 380 263 200 1000 10 200/200 200 200 1000 380 526 200 1000 10 300/200 300 200 1500 380 790 200 1000 10 100/300 100 300 330 380 263 300 1000 10 200/300 200 300 665 380 526 300 1000 10 300/300 300 300 3000 380 790 300 1000 10
試驗變壓器的選擇
其高壓側額定電壓應不小于被試品的z高試驗電壓，額定電流不小于被試品的z大電容電流。
被試品的電容電流和試驗變壓器所需容量計算公式為：
I = 2π f Cx U × 10 -6
U I = 2π f Cx U 2 × 10 -9
式中 I — 被試品電容電流，A ； f — 電源頻率， Hz；
Cx — 被試品電容量，μF ； U — 試驗電壓有效值，V；
Se — 試驗變壓器所需額定容量， KVA
被試品電容量Cx可由交流電橋測出。常用的被試品電容量按下表選取。
幾種常用被試品的電容量（pF） 表
|
線路絕緣子 |
≤50 |
電容式互感器 |
3000～5000 |
|
高壓套管 |
50～600 |
電力電纜（每米） |
150～400 |
|
高壓斷路器 電流互感器 電磁式互感器 |
100～1000 |
電力變壓器 |
500～1000 1000～6000 6000～10000 |
